Eine "SOLIDWORKS - Zusammenbau,- Fertigungszeichnung" und eine "INRETO - Prüfzeichnung" sind Bestandteil eines Dokumentes.

Dies wird erreicht indem die Prüfmarken der Prüfzeichnung "Aus u. Eingeblendet" werden können.

Nachdem Sie alle benötigten Prüfmarken positioniert und ein ein Prüfbericht erzeugt haben, können Sie diese Zeichnung  z. B. als ein PDF- Dokument aus SWX speichern.


Auch kann Alternativ auch in einem PDM - System erfolgen.

Zur Wiederherstellung des ursprünglichen Zustandes (Zusammenbau. Fertigungszeichnung),können die Prüfmarken mittels der fünf Button ausgeblendet werden und speichern das Dokument erneut.
Alle benötigten Informationen die für einen erstellen einerPrüfzeichnung und einen Prüfbericht benötigt werde sind in der SOLIDWORKS - Datei hinterlegt und werden beim speichern gesichert.
Für eventuelle spätere Anpassungen bzw Änderungen können Sie diese Datei aus Ihrer Dateistruktur (PDM) laden alle Prüfmarken einblenden und alle Anpassungen bzw Änderungen für den Prüfbericht ausführen.

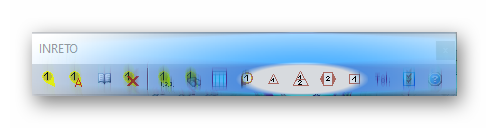

Es sind  fünf Button für jeweils definierte Prüfmarken vorhanden. Diese können unabhängig voneinander Aus und Eingeblendet werden

  • A                Mass


  • B                Funktion


  • C                DIN 6670


  • D                CC_Merkmal


  • E                Sonstige (alle Selbst erstellten Prüfsymbole)
